Leitz Ortholux 1 (modèle noir)



Voici une petite présentation de ma dernière acquisition.
Un magnifique et imposant microscope des années "60" : L’Ortholux I ou encore Ortholux "Noir".




Photo d'époque, admirez la coupe ... de cheveux !




Une planche explicative des différents composants
Configuration de base (trino), fond clair

A l'achat, mon modèle était fournit avec un condenseur à tête basculante, ON 0.9 et une paire d'oculaires Zeiss PK 12.5 x 16
Je l'ai équipé par la suite d'un condenseur fond noir et d'un ensemble de contraste de phase (voir plus bas).

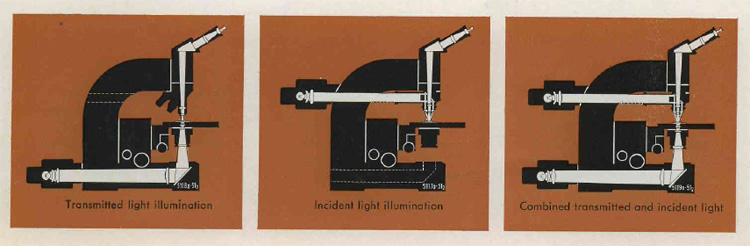

Système d'éclairage, lumière transmise - épiscopie - combinaison




Support :

Avec ce microscope j’ai eu la chance d’obtenir ce support (d’origine) qui permet d’ajouter d’autres sources de lumière.
Il s’agit d’une boîte de séparation composée de deux miroirs à 45°, un semi-transparent et un conventionnel.
Lorsque la tirette est levée, deux sources différentes peuvent être utilisées en même temps, dans le cas contraire seul l’éclairage de base est utilisé.
En principe ce support accueil une boîte à lumière puissante (100w ou plus) mais cet emplacement est très pratique pour l’utilisation d’un flash (éclairage de Köhler non vérifié !)


Documentation :
Un lien pour ceux qui recherchent un mode d’emploi et de la documentation pour l’Ortholux 1 :
http://www.science-info.net/docs/leitz/ (divers fichiers pdf)

Pour les accessoires de ce microscope, voir aussi la rubrique "Optiques" (Equipement)
