a: Mesures sur image

1: Si vous avez ajouté une échelle à votre photo (menu Cartouche et Tables de mesures) vous pourrez effectuer des mesures sur image.
( Icône outils "um" ou menu Mesures/Mesures sur image )

nb: s'il s'agit d'une image déjà formatée par MC, suivre Edition avancée/Récupérer une échelle

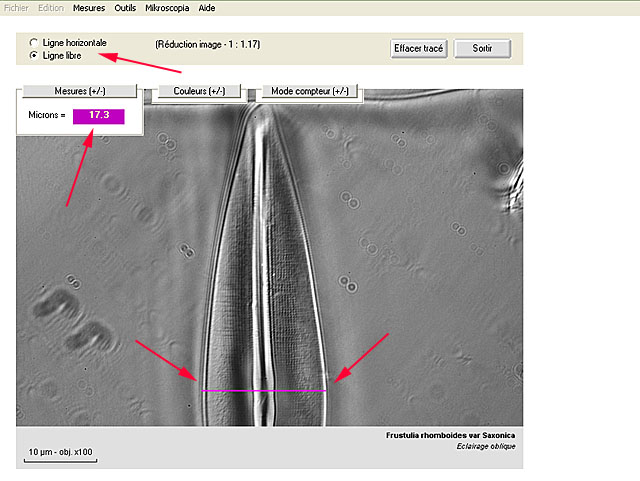

Etirez une ligne à la souris et relevez la distance en microns dans le petit encadré en haut à gauche de l'image.

2: Mode compteur de points et modif. des couleurs
-Ouvrez les petits menu en cliquant sur leur bouton
-Le menu Pointeurs (anciennement "Couleurs") permet de modifier la visibilité du pointeur et du tracé selon le fond de l'image.
-Le menu Compteur de points (anciennement "Mode compteur") vous permet par exemple de compter des stries de diatomées sur une longueur connue.


Exemple : Tracez une ligne de 5 microns, cliquez sur Activé (le pointeur de souris va changer de forme) et cliquez sur chaque perle en suivant votre ligne, le total s'actualise à chaque click.
(la couleur des points est modifiable, la taille aussi)
Pour plus de facilité à dénombrer des perles, vous pouvez préalablement recadrer votre image (avec MC).




Consultez aussi la rubrique Annotations sur image et Edition avancée/Récupérer une échelle
